了解不同防禦 DDoS 的網路架構

2026-01-18 約 1914 字預計閱讀 4 分鐘

正文

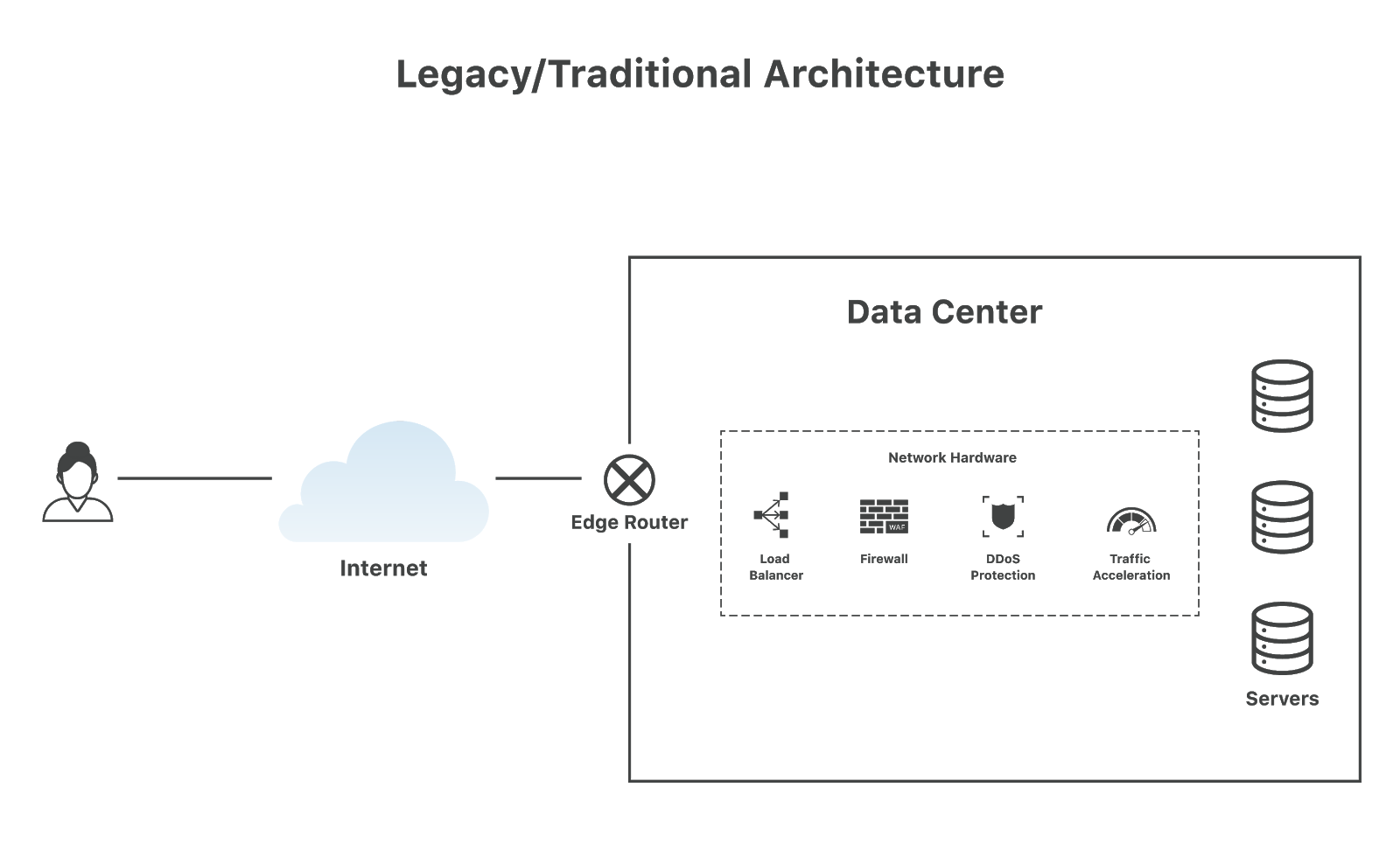

一般組織會在 edge router 後面部屬防火牆、或各種防禦 DDoS 的機器 (Arbor/Netscout 的機器)，但缺點就是會受限於 edge router 的頻寬，可能受到超過 edge router 超出的流量就沒辦法過濾了。

信息

一般的防火牆依賴連線狀態表 (Connection Tracking Table)，在面對 DDoS 攻擊時（如 SYN Flood），記憶體會瞬間被海量偽造的連線請求塞滿而當機。

而專業的 DDoS 防禦設備（如 Arbor）則主要採用無狀態 (Stateless) 的過濾機制與 SYN Cookies 技術。它們在確認連線是『活人』發出的之前，不會消耗記憶體去記錄連線狀態，並利用專用的 ASIC/FPGA 晶片進行硬體加速過濾，因此能承受極高的封包吞吐量 (PPS)。

信息

這篇文章 How do DDOS protection devices located at the customers premises work? 在討論，不是所有 DDoS 都是用「量」來淹沒你。很多攻擊是針對防火牆或伺服器的弱點，流量很小，根本不會塞滿頻寬，但會讓你的服務當機。

在這種情況地端設備還是可能會有用，並且在下面的混和防禦方式，也有提到第端可以當作警告。

所以另外一種方式是在 ISP 防禦，叫做清洗中心，基本上就是 ISP 使用 BGP 把用戶 IP 移動到清洗中心，在清洗中心清完之後，用 Tunnel 的方式送回到原本用戶的伺服器 (新的 IP)。

全世界的骨幹路由器收到這個廣播後，會更新路由表。駭客原本要打你的流量，以及正常使用者的流量，全部都會依照新的路標，轉向流進了清洗中心 (原本的 IP 變到清洗中心)
清洗完用「隧道」把乾淨流量「偷渡」回你的真實機房 (給新的 IP)
當伺服器處理完請求，要回傳資料給用戶時，有兩條路可以選：
1. 對稱路由 (Symmetric Routing) - 原路返回，設定簡單，清洗中心可以看到完整的雙向流量，防護更準。延遲較高（繞路了），清洗中心的頻寬壓力大（出去的流量通常比進來的多，例如看影片）
2. 直接伺服器回傳 (Direct Server Return, DSR)

清洗中心的缺點是開啟的時候會先斷線，並且只能防禦 L3 L4 DDoS，延遲也會變高。

Cloudflare 原本就是使用 Anycast + Origin server 處理不同的 L7 流量，可以防禦 L7 DDoS，之後他們又在原本的 Origin Server 加上 L3 L4 的防禦機制，也就是他們的 Cloudflare Magic Transit 服務。

Magic Transit 以前要求至少要一個 C 類 IP，但現在只要直接用他們的服務就好了，他們會給你 IP。

所以可以說 Cloudflare 是更高級的清洗中心，他們是散步在網路所有地方的清洗中心 (Anycast)，所以不會有延遲，並且不會斷線。

這是許多大型銀行或傳統企業最喜歡的架構。結合了地端設備 (Appliance) 的低延遲與雲端清洗 (Cloud Scrubbing) 的大容量。

目的就是，平時保有最高效能與隱私，攻擊大到擋不住時才「叫支援」。但架構最複雜，且切換到雲端的瞬間仍可能有短暫延遲。

Cloudflare 頻寬比傳統電信 DDoS 防禦公司強，防禦機制可能也比較強，但這些公司的優點是。

On-Premise (地端)：很多銀行或政府不允許流量被拉到國外清洗（數據主權問題），這時只能買 Arbor 的盒子放在自家機房洗
FlowSpec 整合：Arbor 最強大的地方在於跟路由器 (Cisco/Juniper) 的連動，它可以叫路由器只丟棄特定的封包，而不是把整個 IP 黑洞掉

但缺點是，你需要養一組專業的網路工程師來操作它。而且地端設備有上限（例如買了 40G 的盒子，攻擊來 50G 就掛了），這時必須依賴它的雲端清洗中心（Arbor Cloud），但 Arbor Cloud 的總容量（約 15 Tbps+）遠小於 Cloudflare。

特性	Cloudflare	NetScout Arbor Networks
形象比喻	「公有雲軍火庫」	「特種部隊的專用裝備」
主要客戶群	網站、SaaS 公司、中小企業、科技巨頭、加密貨幣交易所。	Tier-1 ISP (中華電信、AT&T)、大型銀行、政府骨幹網路、數據中心。
部署模式	純雲端 (SaaS)。不管你是誰，流量都要拉到它的雲端去洗。	混合式 (Hybrid)。它主要賣硬體盒子 (Arbor TMS/AED) 放你機房，擋不住才切雲端 (Arbor Cloud)。
市佔率	數量上完勝。幾乎壟斷了中小市場，並在企業市場高速成長。	在「基礎設施層」是隱形冠軍。全球 90% 的 ISP 骨幹都是用 Arbor 來監控流量的。

客戶的話，有不同的差異，Cloudflare 有數百萬用戶，但 Arbor 是有數千家大型客戶 (主要是 ISP，因為 ISP 不會用 Cloudflare 的服務)，絕大多數 ISP 的「自有清洗中心」，裡面裝的正是 Arbor Networks 的機器。

ISP 的清洗中心運作模式通常是這樣的：

監控 (Detection)： ISP 的骨幹路由器會將流量樣本 (NetFlow/IPFIX) 送到分析系統。這套分析系統通常就是 Arbor Sightline。它是 ISP 界的「上帝視角」，能看到整個網路的流量走向。
牽引 (Diversion)：當 Sightline 發現某個客戶 IP 被攻擊，它會自動發送 BGP指令，把流量從骨幹拉進清洗中心。
清洗 (Mitigation)：清洗中心機房裡擺的一排排硬體設備，通常就是 Arbor TMS (Threat Mitigation System)。這些是專門設計用來過濾封包的 ASIC 硬體

當 ISP 也沒法處理，那就是只能把流量直接丟掉 (進階版是 BGP FlowSpec，它可以只丟棄特定特徵的封包，而不是整個 IP 丟棄，但支援的 ISP 較少)
